Термопривод для автоматического проветривания теплиц "Термопривод-ДВ" предназначен для открывания створки форточки, окна, двери теплицы. Конструкция и материал створки позволяет её открывать с усилием термопривода не более 20 кг.
Представляет собой гидроцилиндр, наполненный легкоплавким парафином, который при нагревании выше 24 градусов плавится, расширяется и выталкивает шток из гидроцилиндра. Наполнитель цилиндра - октодекан парафин
Отличается наличием нескольких уплотнений и дополнительной упорной шайбой, усиливающей конструкцию.

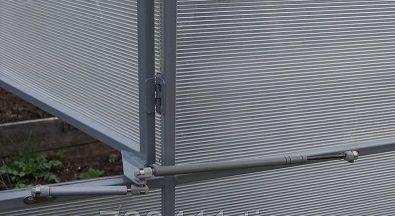

Автомат проветривания «Термопривод-ДВ» имеет в комплекте кронштейн и закрывающий газлифт (доводчик) с закрывающим усилием 6-10 кг, который закрывает створку и исключает хлопанье окна/двери ветром.
Технические характеристики- Температура полного закрытия +22°С
- Температура полного открытия +26°С
- Рабочий ход штока при изменении температуры +22 …26°С, зависит от нагрузки, не менее 80 мм
- Усилие открывания (на штоке) 1-20 кг
- Предельное усилие на шток (кратковременная ветровая нагрузка) 200 кг.
- Рекомендуемый размер форточки 1 х 0,5 м, 2 х 0,4 м
- Температура эксплуатации -50°С …. +60°С
- Срок эксплуатации (при нагрузке не более 20 кг) 10 лет
- В изделии исключены настройки, регулировки температуры открывания.
Для установки потребуется только отвёртка (шуруповёрт).
- Закрепите соединительной резьбой две шаровые опоры на кронштейне.
- Закрепите кронштейн на створке, обеспечив перемещение шаровой опоры около 90 мм при полном ходе створки.
- Закрепите неподвижную опору термопривода, обеспечив расстояние
- Установите термопривод, защёлкнув пластиковые фиксаторы на шаровые опоры.
- Убедитесь, что при закрытой створке, пластиковый фиксатор на штоке термопривода не доходит до корпуса термопривода на 5-10 мм.
- При теплом, выдвинутом штоке, проверьте наличие зазора, открутив фиксатор с корпуса термопривода.
- Неподвижную опору доводчика установите над дверью, обеспечив расстояние между центрами шаровых опор 242 мм. при закрытой створке.
- Установите доводчик, защёлкнув пластиковые фиксаторы на шаровые опоры.
- Ограничьте полное открытие створки цепью, тросом, забитой в грунт опорой, чтобы защитить конструкцию от повреждения ветром.

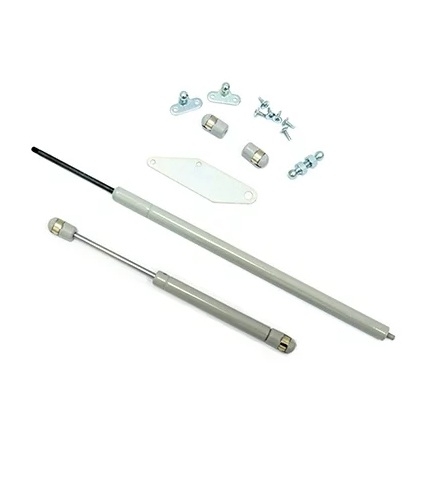

- Термопривод – 1 шт.
- Закрывающая газовая пружина (доводчик) – 1 шт.
- Кронштейн с шаровыми опорами – 1 шт.
- Опора неподвижная – 1 шт.
- Пластиковый фиксатор – 2 шт.
- Саморез со сверлом – 6 шт.
- Блистерная упаковка с вкладышем-инструкцией -1 шт.
Особенности эксплуатации:
- исключите возможность запирания створки в закрытом состоянии (удалите крючки, фиксаторы).
- термопривод не препятствует ручному открыванию створки при любой температуре.
- необходимо ежегодно смазывать шток гидроцилиндра технической смазкой.
- рекомендуется снимать на зиму
- Вес 0.48 (кг)
- Дополнительные характеристики:
- Усилие открывание 20 кг. подъема
- Температура начала открывания 22°С
- Максимальное открытие в зависимости от рычага
- Ход штока в диапазоне температур 22-24 С 80 мм
- Усилие закрывания 6-10 кг
- Гарантия 10 лет
- Температура полного открытия 26°С
- Диапазон температур эксплуатации -50°С...+60°С
- Материал корпуса Сталь
- Рекомендуемый размер окна 1х0,5; 2х0,3
- Ветровая нагрузка до 100 кг
