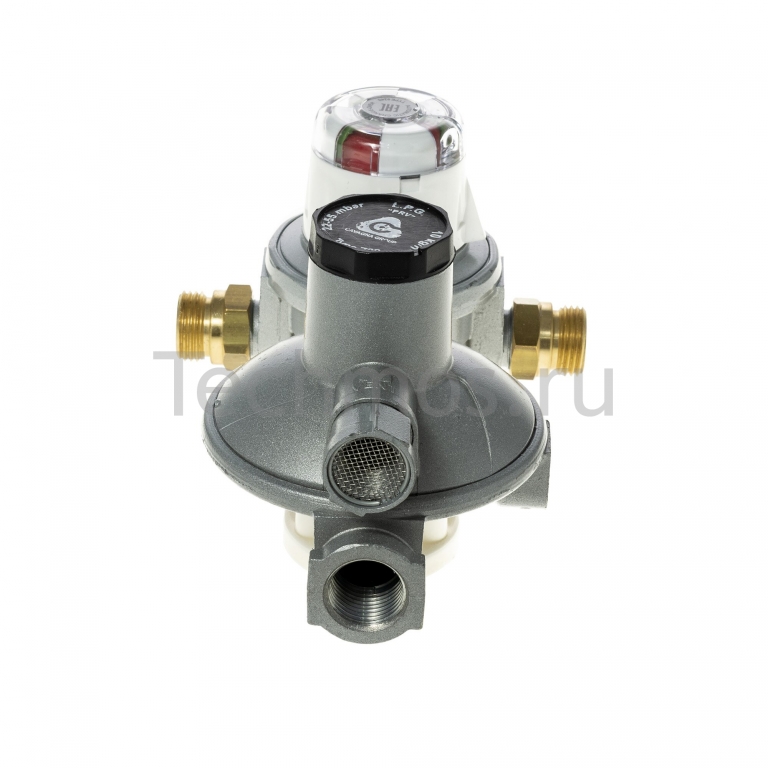

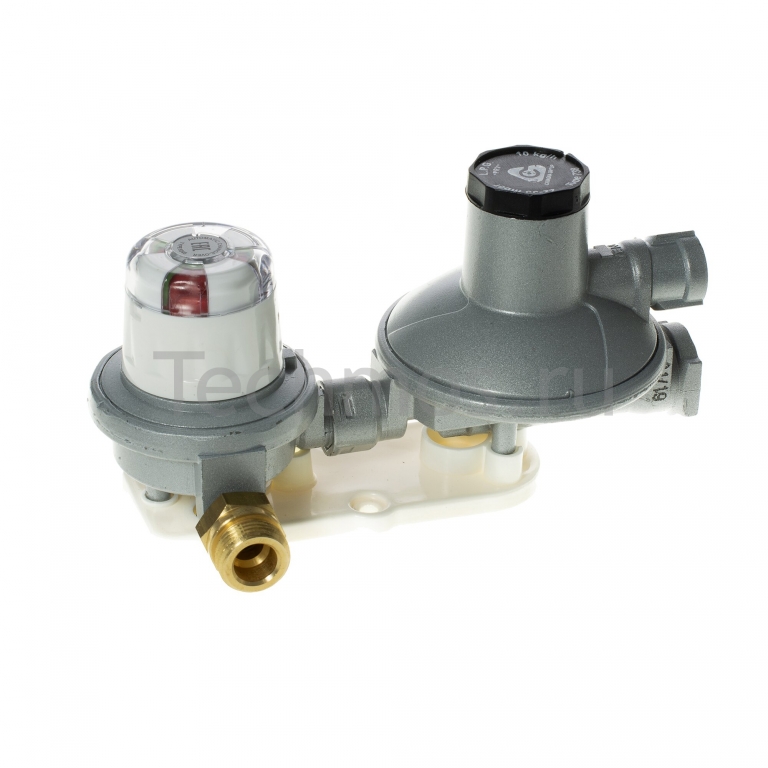

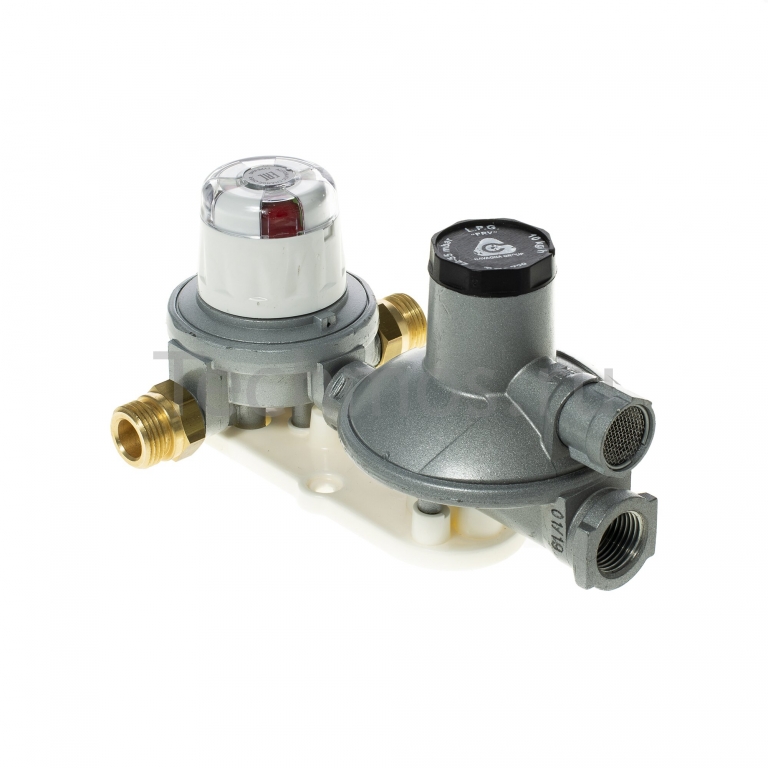

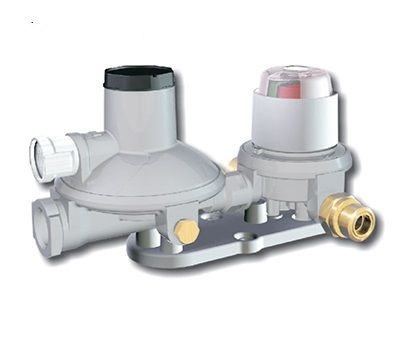

Редуктор Cavagna Group с автоматическим переключением тип 924S

Технические характеристики:

Вход: W21.8x 1/14" левая

Выход: G 1/2" внутр. резьба

Давление:: 22-55 мБар

Производительность: 10 кг/час

Регулятор низкого давления 924S представляет собой сочетание автоматического инвертора со второй ступенью регулирования. Используется для бытового применения и обеспечивает максимальный расход в 10 кг/час.

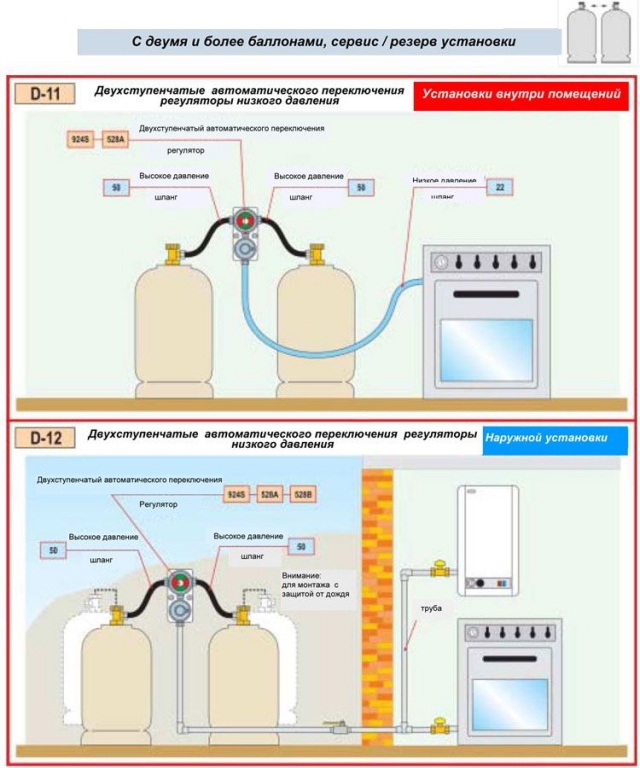

Автоматический инвертор позволяет подключать два или более баллонов одновременно с использованием шлангов высокого давления. "Лягушка" обеспечивает оборудование стабильным давлением топлива из баллона СНГ. Регулятор оснащен предохранительным клапаном в соответствии с Приложением А1 стандарта EN16129. Наличие такого устройства требует, чтобы регулятор был установлен за пределами жилого помещения.

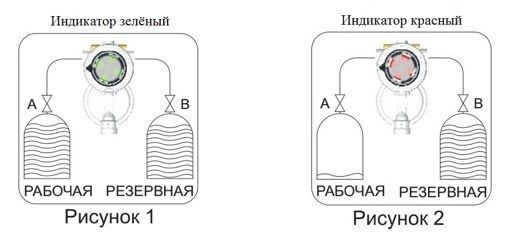

Двухступенчатый газовый редуктор 924S имеет автоматический переключатель, функционирующий в качестве первой ступени, сам же редуктор при этом функционирует в качестве второй. Переключатель снижает давление на выходе баллона до максимально допустимого значения 0,7 бар. После этого агрегат снижает давление еще больше - до рабочего значения потребления. Переключатель обеспечивает непрерывность расхода, автоматически переводя забор топлива от ставшего пустым рабочего баллона к заполненному резервному. В ручке переключателя установлен индикатор, цвет которого меняется с зеленого на красный, когда рабочий баллон истощен. При вращении ручки переключателя на полный резервный баллон индикатор опять загорается зеленым цветом.

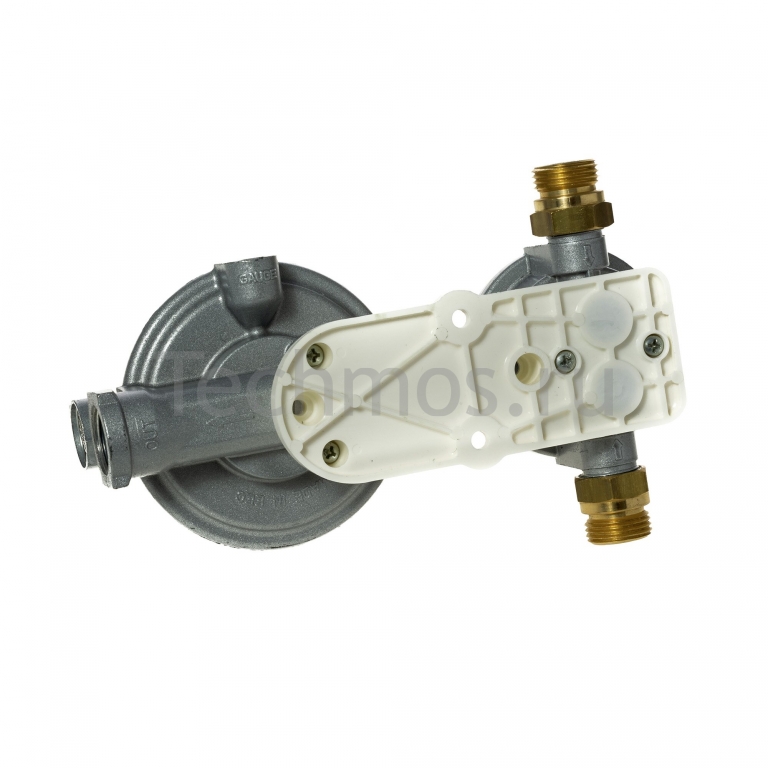

Редуктор  "лягушка" для газового баллона 924S стандартно оснащен монтажным кронштейном. Тип 924S предназначен для использования внутри помещений.

ЗАЩИТНЫЕ УСТРОЙСТВА

Предохранительный клапан

Во второй ступени (т.е. внутри собственно редуктора) расположен предохранительный клапан, который активируется в случае возникающих неисправных режимов работы. Этот клапан ограничивает избыточное давление в системе максимальным значением 80 миллибар, стравливая наружу избыток газа.

Обратный клапан

Редуктор 924S также оснащен обратным клапаном, вмонтированным во входном патрубке. Он ограничивает количество газа, уходящего через конец отсоединенного шланга в ходе замены баллона.

МАТЕРИАЛЫ

Корпус: Цинк (литьё под давлением) / покраска

Пружина: Сталь

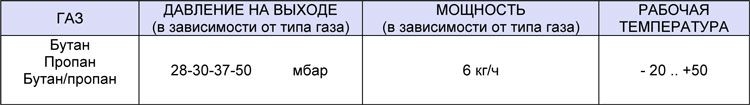

Давление на выходе(в зависимости от вида газа): 28-30-37-50 мбар

Мощность 6 кг/ч

Рабочая температура -20 ... +50 С

* Внимание: Таблица содержит все доступные для редуктора данного типа варианты компоновок и технических параметров. Омологация согласно национальным стандартам тех или иных стран относится лишь к специальным компоновкам, техническим параметрам и эксплуатационным показателям

* Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию и внешний вид изделия, не ухудшающие его технические свойства.
