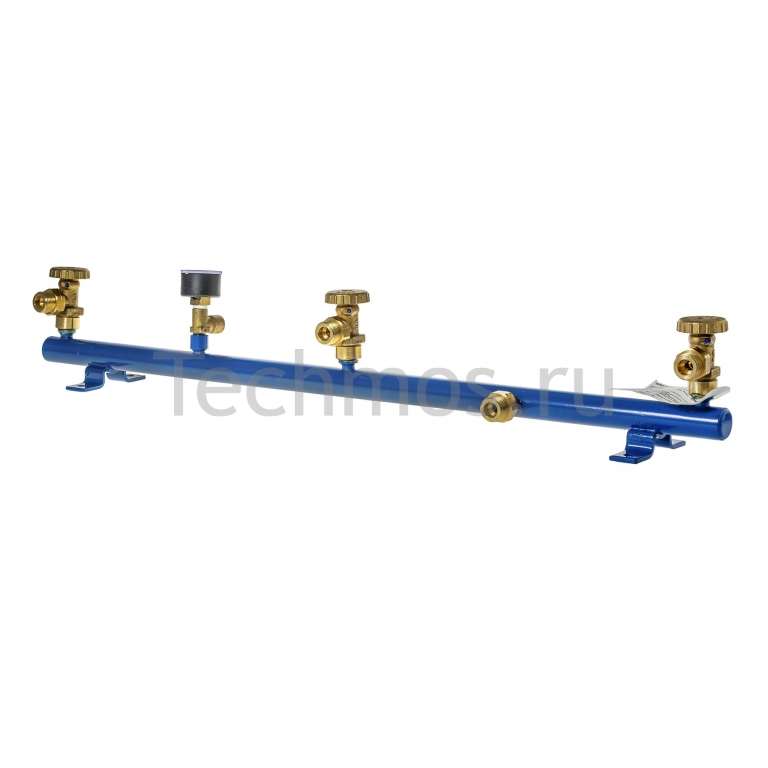

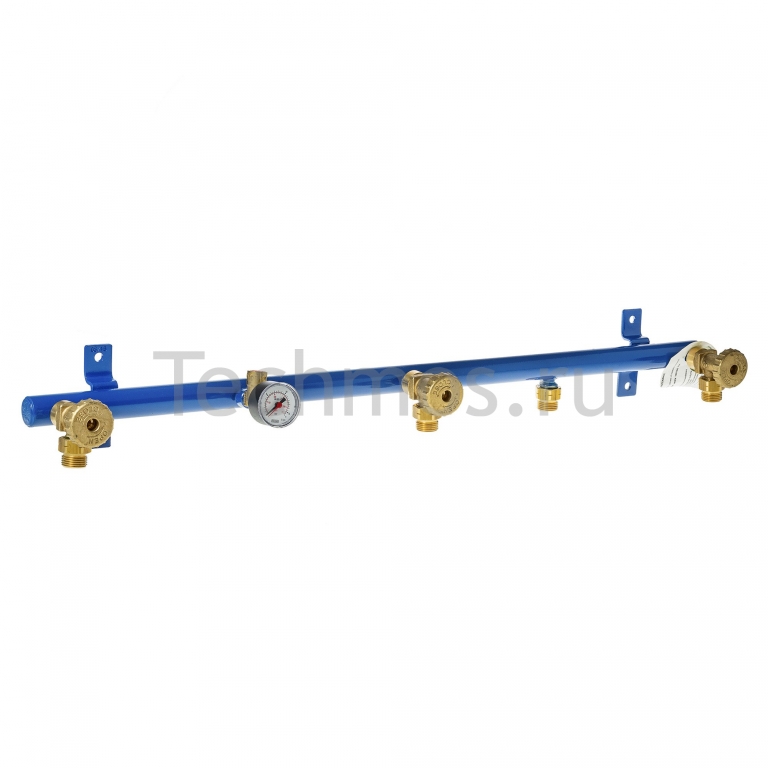

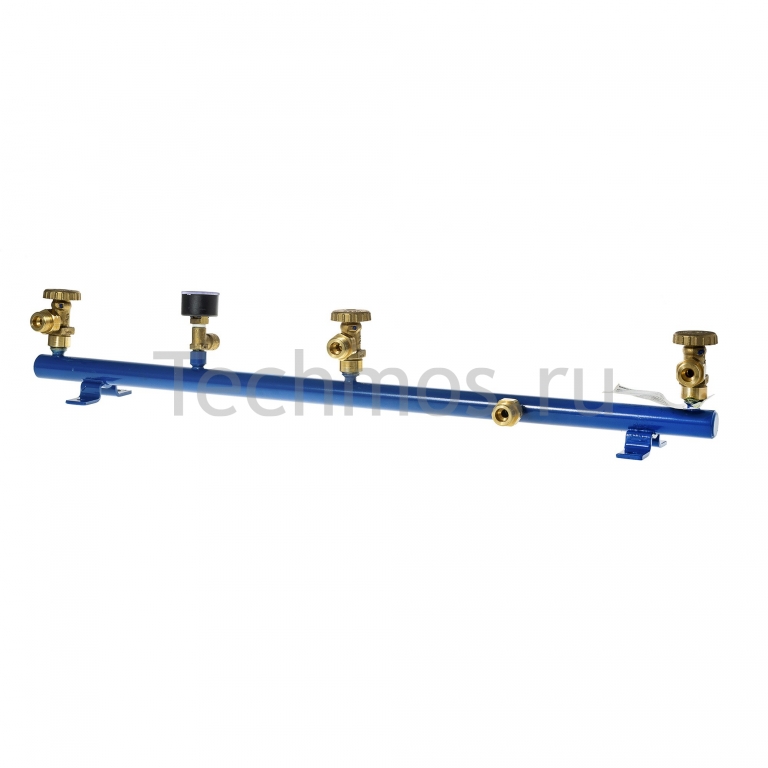

Рампа газовая Cavagna Group на 3 соединения

Рампа предназначен для бытового использования с оборудованием, работающем при давлении и мощности, указанных в пункте  «Технические характеристики».

Данная рампа позволяет подключить одновременно три газовых баллона.

Преимущества использования пропановой рампы

Позволяет объединить несколько баллонов в группу и получить таким образом доступный потребителю запас газа кратный числу подключенных баллонов

Вы можете реже ездить на газовые заправки.

Вы подключаете заправленные баллоны группой один раз и не тратите время на замену каждого отдельного опустошенного баллона. Как показывает практика баллон всегда кончается в самый неподходящий момент.

Преимущества использования пропановой рампы Cavagna Group

Надежная металлическая конструкция

Манометр, показывающий остаточное давление в рампе

Стандартные входные и выходные соединения

Монтаж пропановой рампы Cavagna Group

Рампа устанавливается на вертикальные поверхности.

Выход рампы должен быть направлен вниз.

Газовые баллоны должны всегда использоваться в вертикальном положении.

Рампа должна использоваться вне жилых помещений, на открытом воздухе или в шкафах с вентиляционными отверстиями.

Никогда не используйте огонь при поиске утечки газа: используйте мыльный раствор.

Если возникают трудности, перекройте подачу газа и обратитесь к специалистам.

Предохранительные устройства пропановой рампы Cavagna Group

Рампа оборудована манометром с устройством защиты от избыточного давления (предохранительный сбросной клапан, далее «ПСК»). ПСК защищает присоединённое газовое оборудование от недопустимо высокого давления. Если в рампе возникает недопустимо большое давление, ПСК открывается и стравливает избыточное давление через вентиляционное отверстие. После снижения давления ПСК автоматически закрывается.

Подключение пропановой рампы Cavagna Group

Перед подключением рампы к баллонам, подключите её к оборудованию, которое будет использоваться. Присоедините к рампе регулятор давления газа. Присоедините шланг к выходному соединению регулятора.

Убедитесь в том, что:

- все краны на оборудовании, которое будет использоваться закрыты.

- соединительный шланг на оборудовании правильно установлен.

После проверки наличия прокладок присоедините шланги к резьбам на входных отверстиях рампы гайками.

Присоедините шланги к вентилям баллонов гайками.

Хорошо затяните гайки, чтобы обеспечить надежность и герметичность соединений.

Эксплуатация пропановой рампы Cavagna Group

Для начала использования требуется:

открыть вентили на каждом баллоне;

открыть вентили на рампе.

Для замены пустых баллонов требуется:

закрыть вентили на баллонах;

закрыть вентили на рампе;

отсоединить шланги от вентилей баллонов;

присоединить полные баллоны

Технические характеристики пропановой рампы Cavagna Group

рабочая температура: от -20 ° C до + 50 ° C

рабочее давление: 0.3-16 бар

давление срабатывания предохранительного клапана : 17,65 бар ± 5%

входные соединения: W21.8x 1/14" левая, наружная

выходное соединение: W21.8x 1/14" левая, наружная

Товар сертифицирован

Внимание!

• Во избежание опасных ситуаций тщательно следуйте всем указаниям данного руководства.
• Утечки газа могут привести к возгораниям и взрывам, которые могут привести к смертельным исходам.
• Только квалифицированный технический персонал может работать с газовыми установками.
• Регулярно проверяйте газовые установки.
